Quart de tour

Quart de tour Calcul d'escaliers bois · prototype

Forme

Choisissez la forme de l'escalier. Le plan et la 3D suivent chaque réglage.

Droit Quart tournant gauche Quart tournant droit

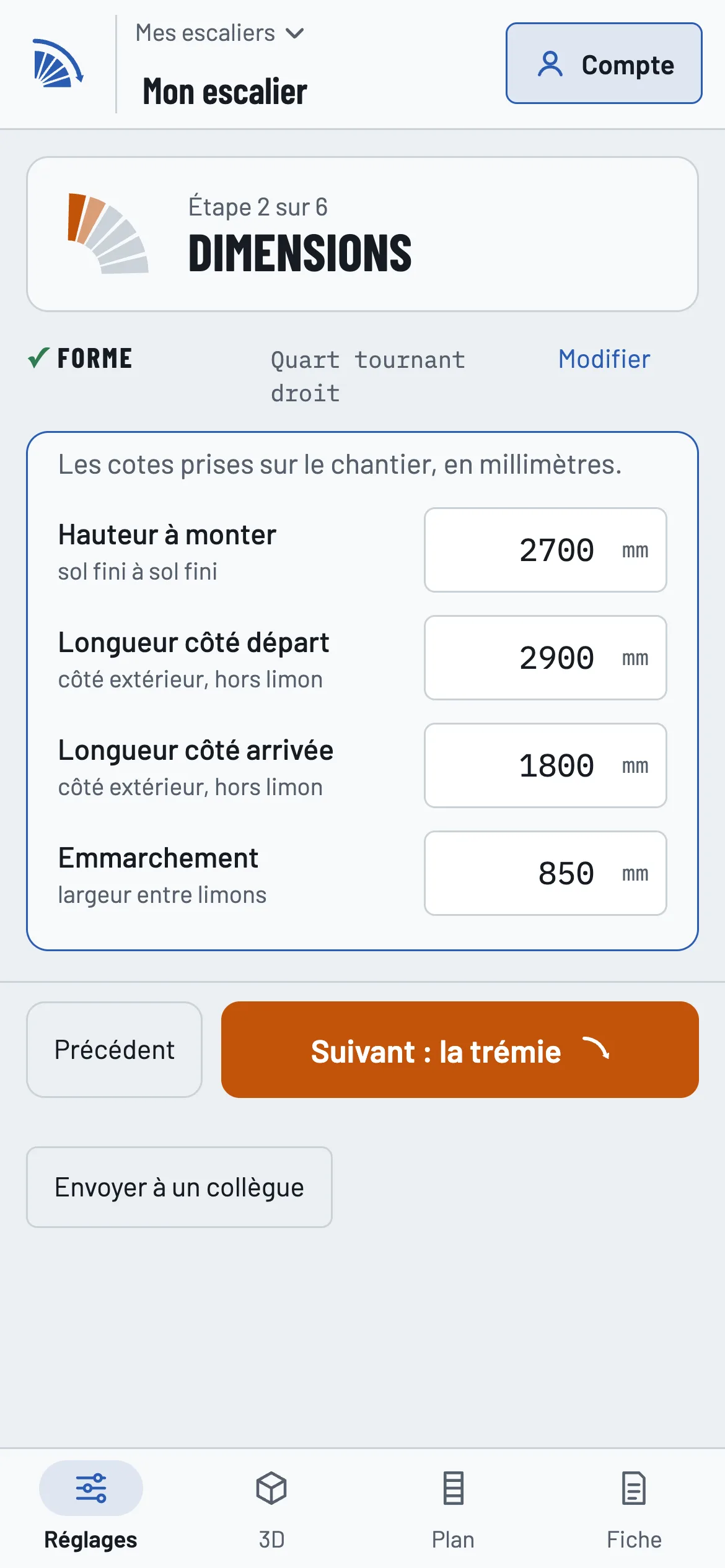

Dimensions

Les cotes prises sur le chantier, en millimètres.

Hauteur à montersol fini à sol fini

Reculementdu 1er nez au nez de palier

Longueur côté départcôté extérieur, hors limon

Longueur côté arrivéecôté extérieur, hors limon

Emmarchementlargeur entre limons

Trémie

L'ouverture dans le plancher du haut. Si elle n'est pas encore faite, Quart de tour calcule la plus petite qui laisse 2 m d'échappée.

je ne la connais pas : Quart de tour calcule la trémie minimale

Longueur de trémiedepuis le bord du palier

Trémie côté arrivéedepuis le bord du palier

Trémie côté départdepuis le mur face à la montée

Épaisseur du planchersol fini à sous-face du plafond

Marches

Quart de tour choisit le nombre de marches et la ligne de foulée. Ne les changez que si besoin.

Nombre de hauteurs automatique

Ligne de fouléedistance depuis le jour automatique

Tournant

Déplacer le tour change les longueurs côté départ et côté arrivée ; leur total ne bouge pas, ni le confort.

Marches droites avant le tour

Marches balancéesmarches touchées par le tournant

Progressivité0 % = girons égaux au jour

Bois

Essence et épaisseurs. Les valeurs proposées conviennent à la plupart des escaliers.

Essence

Épaisseur de marche

Débord de nezrecouvrement

Rayon du nezarrondi dessus et dessous, 0 = vif

Contremarches avec

Épaisseur de limon

Section du poteaucarrée, affleurant les limons côté marches

Garde-corps

Côté jour, si l'escalier n'est pas entre deux murs. Choisissez « Aucun » s'il est posé à part.

Côté jourmain courante à 900 mm, écart libre de 110 mm au plus

Pose sur le limon

Largeur de main courante

Hauteur de main courante

Section des balustrescarrée ; montants et lisses aussi

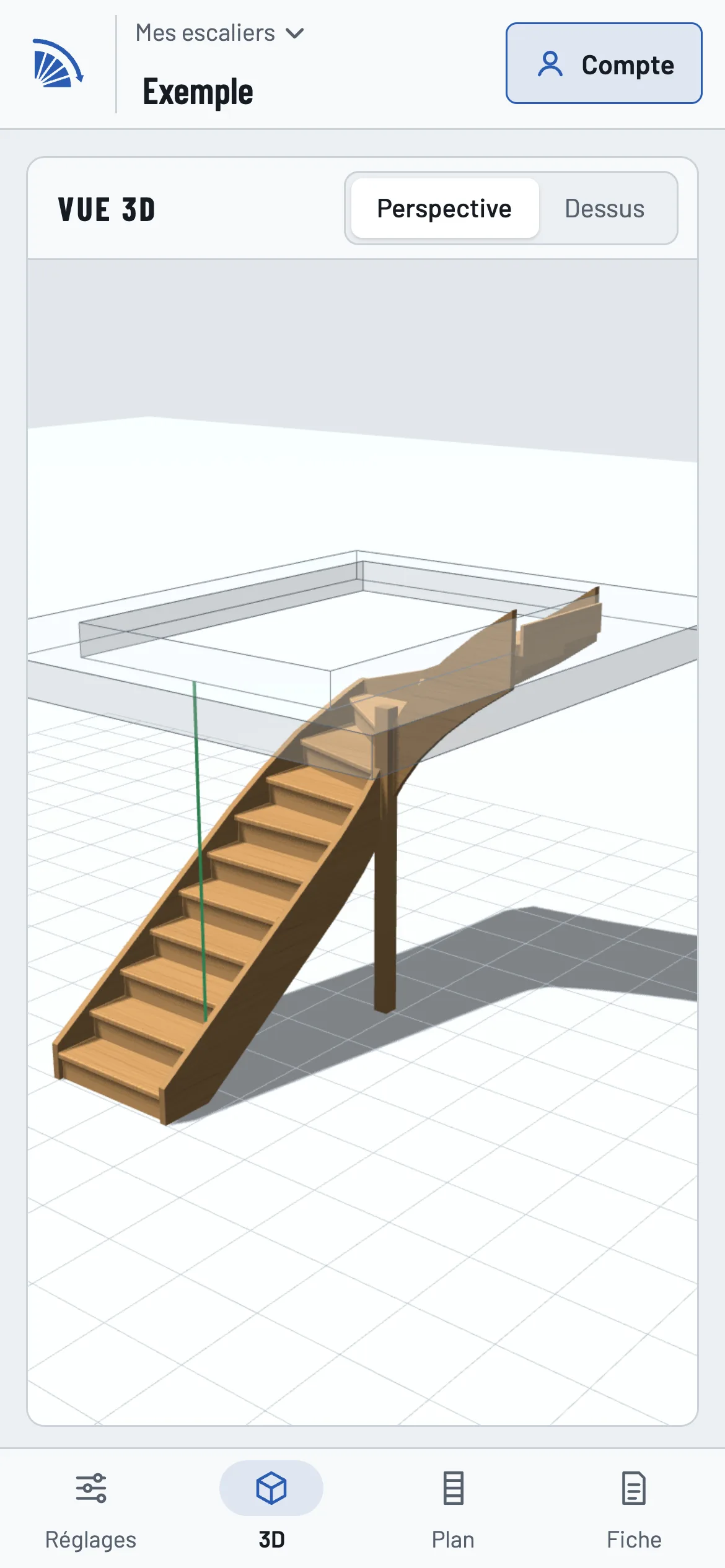

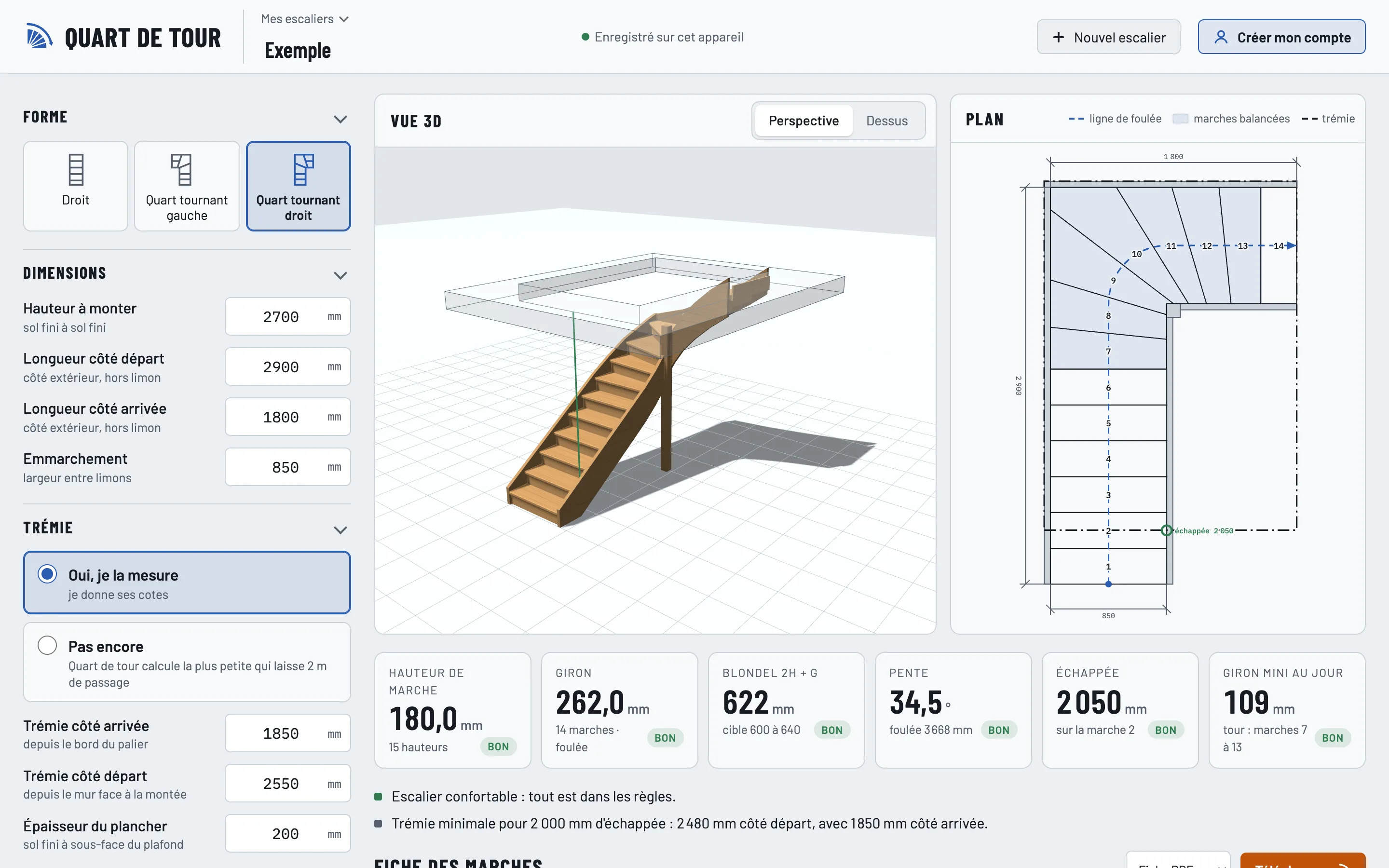

Vue 3D

Plan

ligne de fouléemarches balancéestrémie

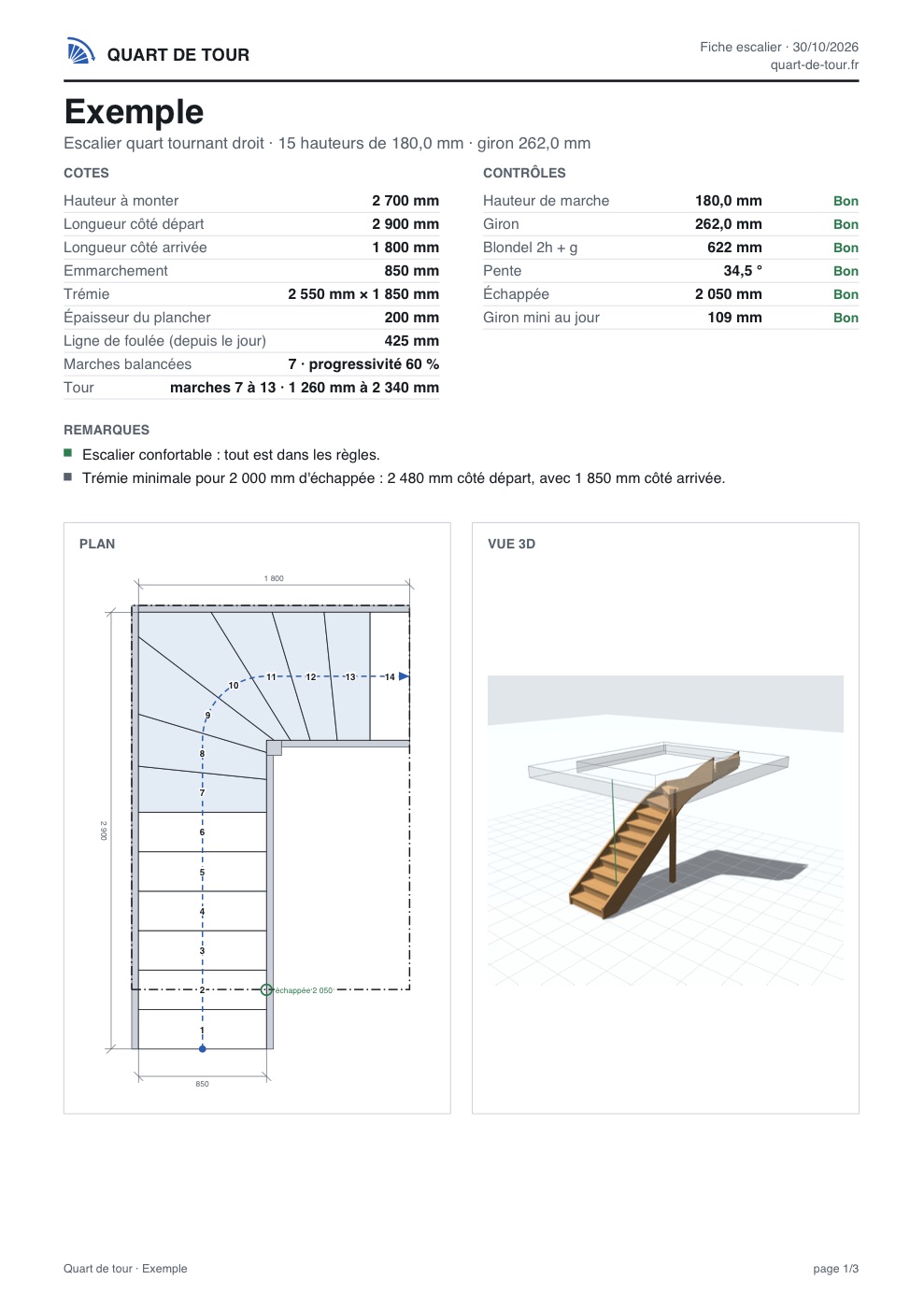

Fiche des marches

Export CNC

Fichiers DXF pour la machine : marches, contremarches et limons avec leurs logements, calculés à la demande.

Assemblage

Hauteur de limonlimon de mur

Hauteur du limon de jour automatique

Longueur des plateauxbois disponible, dans le fil

Largeur des plateauxbois disponible

Encastrementmarches et contremarches dans les limons

Jeu d'assemblagepar côté, sur les logements

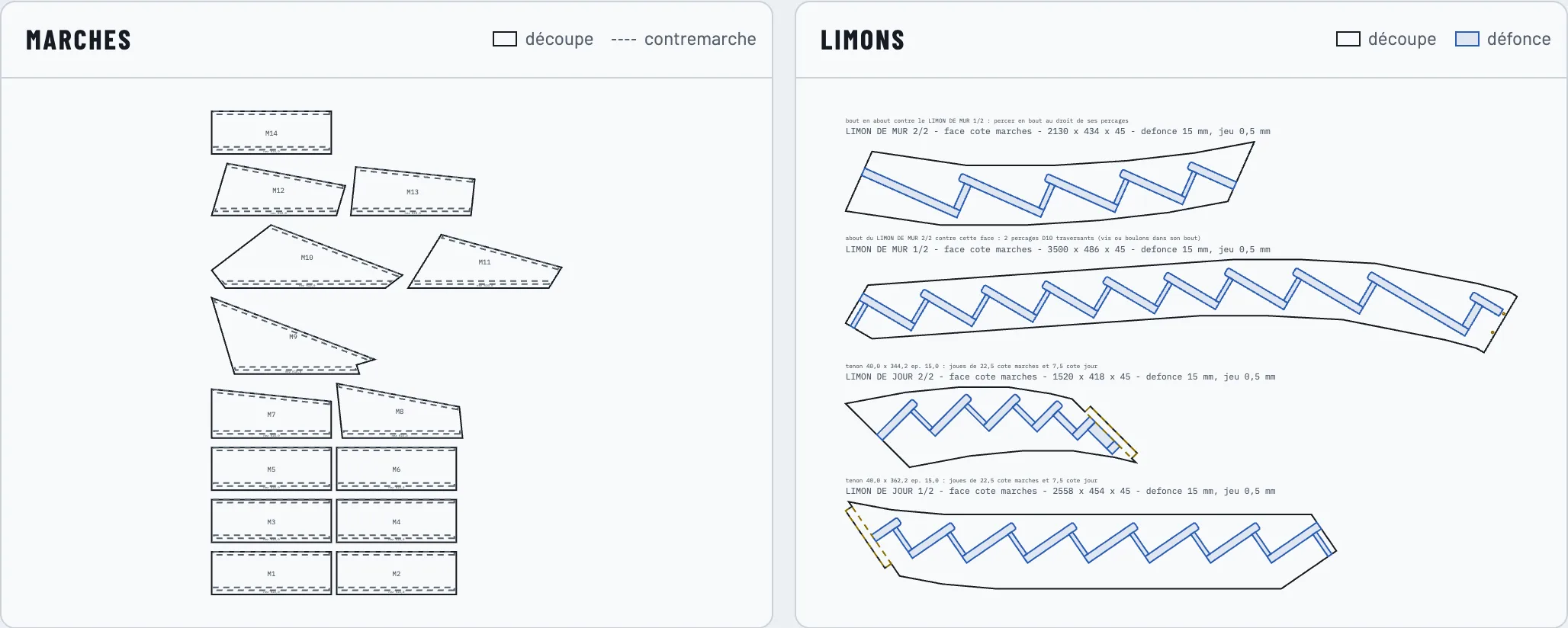

Marches vues de dessus, nez en bas, encastrement compris. Contremarches vues de face, longueur hors tout. Limons développés, vus depuis la face côté marches et couchés dans le sens de la planche, avec les logements à défoncer. Poteau du quart tournant : ses quatre faces, logements et mortaises des limons de jour. Fichiers DXF R12 en millimètres.

Marches

découpecontremarche

Limons

découpedéfonce

Contremarches

découpe

Garde-corps

découpemortaise

Poteau

découpedéfoncemortaise

Girons mesurés de nez à nez. Repères de confort usuels (Blondel 600 à 640 mm, hauteur 160 à 185 mm, giron d'au moins 240 mm, échappée d'au moins 2 000 mm et jamais sous 1 900 mm) : à confronter au NF DTU 36.3 et aux exigences du chantier avant fabrication.
